macchina per raddrizzare il filo
Descrizione generale:
Yantai Haige Machine Tools Co., Ltd. è stato costruito nel 1999, specializzato nella produzione di attrezzature di finitura in acciaio, come la macchina per raddrizzare i fili, la macchina per raddrizzare le barre serie JY, la levigatrice a nastro abrasivo, la macchina da disegno, la macchina per granigliatura, la rettificatrice senza centri, la macchina per lucidare a rullo e lucidare a CNC e la macchina ausiliaria ecc. Ci impegniamo anche in apparecchiature di cromatura dura continua e apparecchiature per il trattamento termico.
Principali parametri tecnici:
| JY80A / JY80AY | |||
|---|---|---|---|
| requisiti materiali | gamma di diametri (mm) | 20 | |
| lunghezza (mm) | ≥2000 | ||
| durezza superficiale | ≤HB320 | ||
| forza yeild (Mpa) | σb≤1000 | ||
| rettilineità (mm / m) | ≤3,0 per materiale pelapatate; ≤4,0 per materiale nero | ||
| tolleranza sul diametro | ≤h10 per materiale pelapatate; d-2-GB / T702-2004 per materiale nero | ||
| rotondità | ≤50% della tolleranza sul diametro | ||
| rugosità superficiale (Ra) | ≤6,3μm per materiale pelato | ||
| dopo il raddrizzamento | rettilineità (mm / m) | ≤0.3 per materiale pelato; ≤1.0 per materiale nero | |
| rugosità superficiale (Ra) | ≤0,8μm per materiale pelato; migliore della materia prima per materiale nero | ||
| tolleranza sul diametro | ≤h9 per materiale pelato: migliore della materia prima per materiale nero | ||
| numero di rulli (pz) | 2 | ||
| diametro del rullo (mm) | Φ335 | ||
| velocità di avanzamento (m / min) | 2 ~ 14 | ||
| motore principale (kw) | 45kw X 2 | ||
| Motore di sollevamento (kw) | 3 | ||
| capacità totale (kw) | 100 | ||
Collegamento video: http: //en.haigechina.com/video/yuangangergunjiaozhiji.jsp#.WZFOodKOzr8
Introduzione:
La raddrizzatrice della serie JY viene utilizzata principalmente per raddrizzare con precisione la barra di metallo dopo la pelatura o la levigatura e il pre-raddrizzamento della barra di metallo.
La macchina ha adottato una curva speciale tra i due rulli di raddrizzamento superiori concavi e quelli inferiori convessi per realizzare contemporaneamente calandratura e raddrizzamento, migliorando notevolmente l'efficienza di lavoro.
La raddrizzatrice a due rulli serie JY è composta da una struttura a due travi e quattro colonne, una struttura precompressa e una struttura del telaio.
caratteristiche:
1.Veloce velocità di alimentazione e raddrizzamento, che può raggiungere 10-30 m / min.
2. Con intagli speciali, può raddrizzare e calandrare materiali allo stesso tempo.
3.L'elevata precisione può essere 0,15-0,4 mm / m, rugosità superficiale Ra≤0,8μm.
componenti:

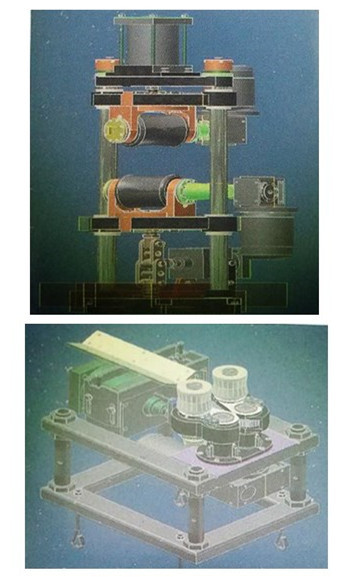

Macchina principale
Il corpo superiore e inferiore installano rispettivamente un rullo raddrizzatore, il rullo superiore è concavo, il rullo inferiore è convesso.
In base al diametro e alle proprietà del materiale della barra, rispettivamente per regolare l'angolo del rullo di raddrizzamento superiore e inferiore, la parte di sollevamento elettrico regola lo spazio tra i due rulli di raddrizzamento , avvia il sistema di lubrificazione di raffreddamento, guidato dal motore principale, per completare la calandratura e il raddrizzamento a lo stesso tempo.
Sistema di lubrificazione di raffreddamento
Lubrificazioni di raffreddamento mediante aspirazione della pompa di raffreddamento, attraverso più tubazioni dall'ugello di spruzzo anteriore allo spazio tra i rulli e la barra, svolgendo il ruolo di raffreddamento e lubrificazione.Dopo la convergenza, seguire insieme nel serbatoio del refrigerante Filtro di protezione a tre strati dal design del serbatoio del refrigerante, per garantire la lubrificazione pulizia del liquido refrigerante.
Impianto elettrico m
Il sistema di trasmissione adotta la regolazione continua della velocità di conversione della frequenza, il sistema di alimentazione, il sistema di regolazione, il sistema di raffreddamento e lubrificazione controllato dall'alimentazione CA.
Sistema di guida all'entrata e sistema di scarico
I cilindri superiore e inferiore controllano rispettivamente il sollevamento dei rulli di nylon superiore e inferiore, mentre nel frattempo due motori guidano due rulli di nylon rotanti, quindi bloccano le barre che entrano nell'ingresso del manicotto di guida.
Due rulli in nylon bloccano i pezzi in lavorazione e assicurano che il pezzo non scivoli facilmente, un lavoro affidabile.
Macchina ausiliaria
Caricatore e scaricatore automatico, risparmiando notevolmente il costo del lavoro.
Dopo il raddrizzamento, tutti i rack di raccolta sono dotati di uno strato protettivo per evitare graffi.
caratteristiche:
♦ Ottimo effetto stirante, anche con materiali ad alta resistenza
♦ Rotolo di raddrizzatore in acciaio cromato legato e temprato
♦ Principio a due rulli con rullo superiore concavo e rullo inferiore convesso per garantire che le estremità siano raddrizzate
♦ Guida laterale della barra da raddrizzare tra i rulli del raddrizzatore mediante apposite sporgenze di guida
♦ Lunga durata del rullo di rinforzo grazie alla lubrificazione del liquido di raffreddamento
Particolare impaccante:
Il primo strato
avvolgimento con film espanso e film estensibile per i componenti speciali, al fine di evitare l'umidità.
Secondo strato
all'interno della scatola di compensato, adottando un piccolo blocco di compensato quadrato e una cinghia da fissare.
Terzo strato
la macchina stessa ha fori di fissaggio a vite, quindi può essere fissata saldamente sul fondo della scatola di compensato attraverso vite e dado.
Quarto strato
in un contenitore, dal layout compatto, riducendo lo spazio tra le scatole per evitare scosse. Allo stesso tempo, rinforzo ancora una volta tra il fondo del contenitore e le scatole di compensato, utilizzando inoltre una protezione sospesa in filo d'acciaio.
Cassa esterna in legno con fumigazione per esportazione
Profilo Aziendale:
Yantai Haige Machine Tools Co., Ltd è stata costruita nel 1999, specializzata nella produzione di attrezzature di finitura in acciaio, come la serie Tornio senza centri WXC (sbucciatrice di barre), raddrizzatrice di barre serie JY, smerigliatrice a nastro abrasiva (levigatrice per levigatrice a nastro), disegno Macchina, granigliatrice, rettificatrice senza centri, levigatrice a controllo numerico e lucidatrice a rulli e macchina ausiliaria ecc. Ci impegniamo anche in attrezzature di placcatura e trattamento termico.
Sulla base di 15 anni di esperienza nella produzione e progettazione, le nostre macchine sono state esportate in Russia, Vietnam, India, Pakistan, Corea del Sud, Corea del Nord, Provincia di Taiwan e altri paesi e regioni.
Paesaggio reale della fabbrica:
Macchinari di lavorazione
Area accessori
Area amministrativa
Consideriamo la soddisfazione del cliente come la nostra costante ricerca.
Informazioni sul nostro servizio:
A. Periodo di garanzia: 1 anno ad eccezione delle parti a usura rapida.
B. Risposta immediata quando si viene informati del problema della macchina.
C.Gli operatori di macchine dell'acquirente possono essere formati gratuitamente presso la nostra fabbrica.
D. Fornire supporto tecnico gratuito a lungo termine.
E. Se necessario, possiamo inviare i nostri ingegneri ben addestrati e professionali nelle fabbriche dei nostri clienti per aiutarli con l'installazione e la messa in servizio della macchina.
F. Il design personalizzato è disponibile. OEM e ODM sono accolti favorevolmente.
Applicazione:
Acciai brillanti, metalli non ferrosi come rame, titanio, magnesio, alluminio, elementi di fissaggio,
Ricambi auto, molle, idraulica, cuscinetti, lavorazione meccanica.
Q & A
1. sei produttore o società commerciale?
Siamo produttori professionali e abbiamo più di 10 anni di esperienza in questo campo. Abbiamo la nostra fabbrica.
Inoltre, alla fine del 2014, avevamo appena costituito una società commerciale.
2. Quanti impiegati ci sono nella tua fabbrica?
Circa 150 persone.
3.Hai il tuo team di ricerca e sviluppo? Quanti ingegneri hai?
Sì, abbiamo il nostro team di ricerca e sviluppo. Più di 10 persone.
4. In quali paesi sono state esportate le macchine in questo momento?
Russia, Corea del Sud, Corea del Nord, Pakistan, India, Vietnam, Taiwan, ecc.
Consideriamo la soddisfazione dei nostri clienti come la nostra ricerca incessante.
